Acoplamento de porta integrado com dispositivo de cadeado IP66/67 para chave S2

De Kraus & Naimer
m800

Código para pedido: M800
Dados para pedido: Profundidade da caixa ou painel, programa de travamento e combinação de cor.
Disponível para: Todas as chaves tamanhos S1.









Observações

O acoplamento de porta M810 possui um design simples, robusto e compacto.
Possui um sistema de bloqueio na posição Ligada embora um cadeado também pode usado na posição Desligada.
O acoplamento somente a abertura da porta se o comutador estiver na posição Desligada.
Em casos especiais, no entanto, pessoas autorizadas poderão abrir a porta, mesmo se o comutador estiver na posição Ligada.
Outras características deste produto são: montagem através de um único furo,grau de proteção frontal IP 66/67, guia para desalinhamento de até ± 3 mm na horizontal e ± 5 milímetros vertical.
Máximo de até 3 cadeados com diâmetro de 5 a 8 mm.
Dispositivo para furação de 22mm. Pode-se instalar em furo de 30mm com o uso do adaptador S0E.T160.01, fornecido separadamente.

Posição do travamento


Código Travamento
1 9:00 horas (para chave liga-desliga com ângulo de 1 x 90o
2 12:00 horas (para chave liga-desliga com ângulo de 1 x 90o
3 9:00 horas (para chave de transferência com ângulo de 2 x 90o


Combinação de cores


Código Cor do Punho Cor da lingueta da trava Cor do anel frontal
A Preta Vermelha Preta
B Vermelha Amarela Amarela

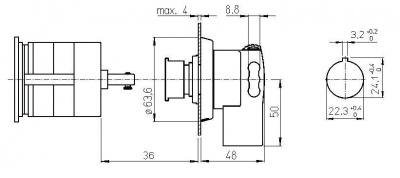

Dimensões mm


m800
