Contatos auxiliares para comutadores

De Kraus & Naimer
m510b

Código para pedido: M290/A1.EF/1
Dados para pedido: Todos as chaves tamanho S3 e para os seguintes modelos: A11, A25, C26, CB28, C32, C42, A25C, C26C, C32C, CB25C, C43, C80, C125.
Disponível para: Todas as chaves tamanhos S0.





Observações

O número máximo de contatos auxiliares para as chaves são: 4 para a chaves tamanhos S1 e S2 e 6 para as chaves tamanho S3.
Caso necessite mais que 4 ou 6 contatos respectivamente, como alternativa, pode-se usar um comutador acoplado.

Sistema de Contatos

Sistema de contato com ponte rígida , excelente para fechamento e abertura em AC-15
Sistema de ponte tipo H (somente para chaves tamanhos S1 e S2) com contatos 'cross wire' para baixa tensão e correntes. Este sistema de contato pode ser fornecido em prata ou em ouro para uso em ambientes poluídos.

Dimensões mm

Para chaves com montagem pela base

M D [mm] S0
S1 11,5 64
S2 8,5 84
S3 9,5 128


m510_ve

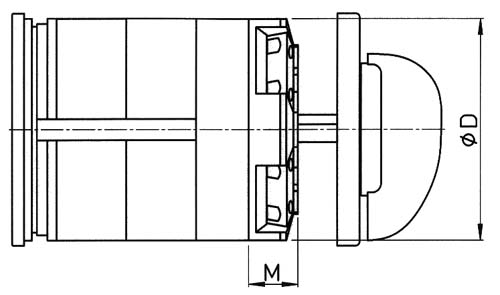

Para chaves com montagem frontal

M D [mm] S0
S1, C43 16 64
S2 18,5 84
S3 17 128


m510_e
