Dispositivo de sinalização luminosa pelo punho para chave tamanho S00 com iluminação monocromática

De Kraus & Naimer
q100b

Código para pedido: Q100B
Dados para pedido: Tipo de versão e tensão de controle.
Disponível para: Todas as chaves tamanho S00.






Tipos de versão


Sem travamento (gira o punho para comutar).
Com travamento (empurra o punho para girar e comutar).
Este dispositivo está disponível para montagem por um único furo e para painel mosaico.
Atenção: Para a versão com travamento a comutação entre as posições 9 e 12 horas é feita sem empurrar o punho, a comutação das posições 9 para 8 horas e 12 para 1 hora somente é possível pressionando o punho.

A fonte de luz, um módulo com LED, está montada na parte traseira da chave.
A transmissão da luz é feita através de um condutor óptico.

O módulo de LED está disponível nas seguintes tensões:
•24V CA/CC
•60V CA
•60V CC
•110V CA
•110V CC
•230V CA

Para as tensões abaixo os módulos de LED pode vir equipado com um terminal de teste: •24V CC
•60V CC
•110V CC

A montagem por único furo de 16mm não está disponível para a versão com travamento.

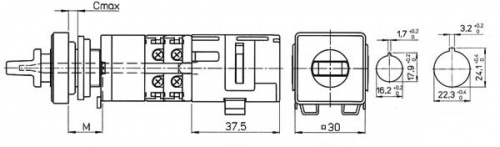

Dimensões mm

M C
Sem travamento 17,7 5
Com travamento 19,5 6,5
