Edição das 09h28min de 19 de março de 2013
Dados Elétricos
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
| Corrente nominal em regime contínuo Iu | 400A | ||
|---|---|---|---|
| Corrente térmica convencional Ith | 400A | ||
| Tensão nominal de operação Ue | 690V | ||
| Tensão nominal de isolamento Ui | 1.000V | ||
| Tensão nominal de impulso suportável Uimp | 8kV | ||
| Corrente presumida de curto-circuito com fusível conectado em série Ip | 1.000V | ||
|
- para 50/60 Hz 690V (rms) |
50kA/100kA |
||
| Corrente em regime permanente (lu) | A | 400 | |
| Corrente térmica (lth)* | A | 400 | |
| Tensão nominal (Ue) | V | 500 | |
| Tensão nominal de isolamento (Ui) | V | 1000 | |
| Tensão de impulso (Uimp) | kV | 12 | |
| Corrente presumida de curto circuito com fusível conectado em série (lp) | |||
| para 50/60 Hz | kA(rms) | 80 | |
| máxima corrente In do fusível | A | 400 | |
| corrente de corte | kA | 60 | |
| intergral de Joule | kA2s | 5400 | |
| Capacidade de fechamento em curto circuito (pico) sem fusível (lcm) | kA (pico) | 30 | |
| Corrente nominal suportável de curta duração (efetivo) (lcw) | kA(rms)/seg | 15kA/1,0s | |
| Capacidade de operação em carga | V | 415 | 500 |
| corrente operacional le em AC-21 | A | 400 | 400 |
| corrente operacional le em AC-22 | A | 400 | 400 |
| corrente operacional le em AC-23 | A | 400 | 400 |
| corrente de operação de motores em AC-23 | kW | 220kW | 257kW |
| Tensão aplicada, 60s | V | 3500 | |
| Corrente nominal de fusíveis retardados (In) | A | 400 | |
| Vida útil mecânica | manobras | 16000 | |
| Temperatura ambiente permitida | °C | (-25 até +55) | |
| Torque requerido para manobra | Nm | 27 | |
| Grau de proteção | IP20 | ||
| Perda watt por pólo com corrente de regime | W | 19 | |
| Seção dos condutores de conexão | |||
| cabos com terminal | mm² | 240 | |
| barras | mm x mm | 30x5 | |
| torque no parafuso de conexão | Nm(+-10%) | 28 | |
| parafusos dos teminais | sextavado | M10x30 | |
| Contato auxiliar com 1 NA + 1 NF (acessório) | |||
| pode-se fixar até | 2 | ||
| corrente de operação para 380Vca | A | 16 | |
| Peso | Kg | 5,0 | |

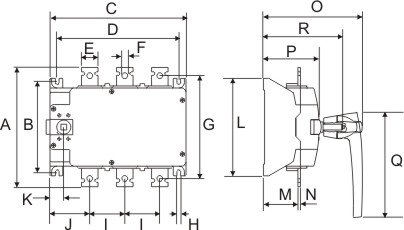

Dimensões
| Tipo | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KNS3/400 | 232 | 181,5 | 270 | 241,5 | 30 | 105 | 208 | 7 | 65 | 88 | 29 | 200 | 73 | 5 | 196,5 | 106,5 | 180 | 165 | 338 |
