KNS4/1000
De Kraus & Naimer
Dados Elétricos
IEC 60947-3, EN 60947-3, VDE 0660 part 107:
| Corrente nominal em regime contínuo Iu | 1.000A | ||
|---|---|---|---|
| Corrente térmica convencional Ith | 1.000A | ||
| Tensão nominal de operação Ue | 690V | ||
| Tensão nominal de isolamento Ui | 1.000V | ||
| Tensão nominal de impulso suportável Uimp | 12kV | ||
| Corrente presumida de curto-circuito com fusível conectado em série Ip | |||
|
- para 50/60 Hz 690V (rms) |
50kA/100kA |
||
| Capacidade nominal de estabelecimento em curto-circuito (Icm) (pico) | 76kA | ||
| Corrente nominal admissível de curta duração (Icw) (rms) | 36kA/0,3s | ||
| Capacidade de operação em carga | 415V | 500V | 690V |
|
- corrente nominal de operação (le) em AC-21 |
1.000A |
1.000A |
1.000A |
| Tensão aplicada, 60s | 3.500V | ||
| Corrente nominal máxima de fusíveis de ação retardada In | 1.000A | ||
| Durabilidade mecânica (manobras) | 10.000 | ||
| Temperatura ambiente permitida | (-25 até +55)ºC | ||
| Torque requerido para manobra | 35Nm | ||
| Grau de proteção | IP20 | ||
| Perda watt por polo com corrente de regime | 47,5W | ||
| Seção dos condutores de conexão | |||
|
- cabos com terminal |
(2x)240mm² |
||
| Contato auxiliar com 1 NA + 1 NF (acessório)** | |||
|
- pode-se fixar até |
2A |
||
| Peso | 5,9kg | ||
| Manobra de capacitores (somente para abertura) |
418V |
405kVAr |
|
| Operação em corrente contínua*** | 220V | 250V | 440V |
|
- corrente operacional le em DC-21 |
1.250A |
800 |
800A |
∗ O teste de capacidade para operação em carga é realizado: no fechamento com 10 x Ie, na abertura com 8xIe, com fator de potência f.p. 0,35 e tensão 1,05xUe
∗∗ Sob consulta para utilização de mais contatos auxiliares
∗∗∗ Para ligação em 220V => chave com 4 polos com 2 a 2 em paralelo
Para ligação em 250V => chave com 3 polos com 2 em série no positivo e 1 no polo negativo
Para ligação em 400V => chave com 4 polos com 3 em série no positivo e 1 no polo no paralelo
Dispositivos opcionais disponíveis para este modelo
- Prolongador - KP14
- Capa protetora dos terminais - KET400
- Acoplamento de porta com trava - KEC14
- Acoplamento de porta sem trava - KEB14
- Contatos auxiliares - KM12
- Acoplamento de porta com bloqueio tipo Kirk - KEK14
- Manopla vermelha + espelho amarelo (acionamento KEC) - KEQ250

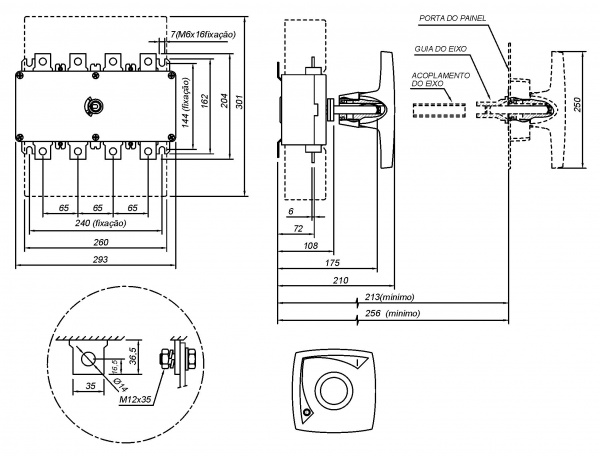

Dimensões
Dimensões em mm
